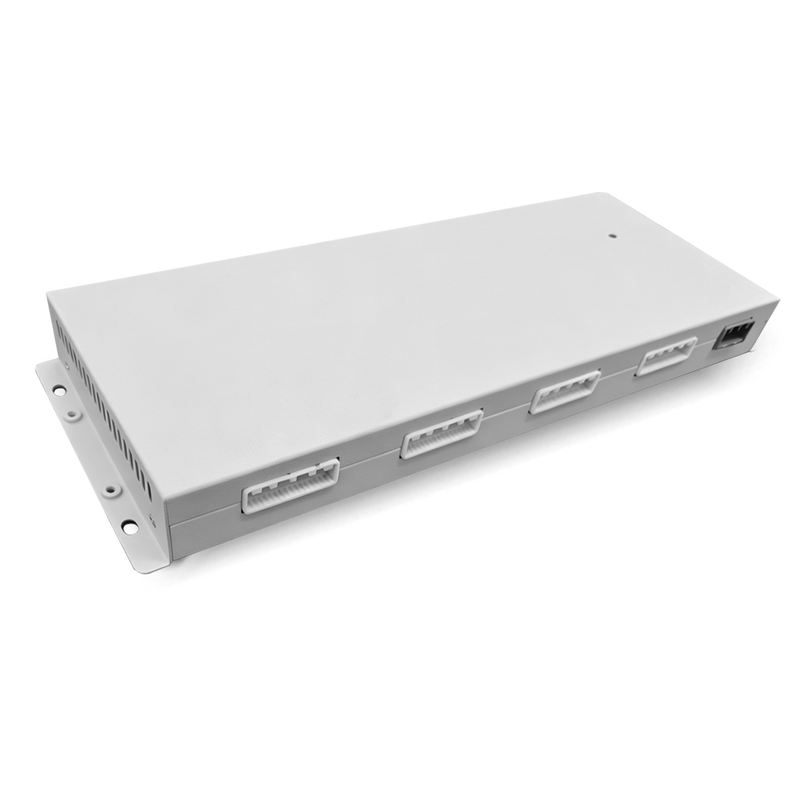

الجهد العالي 52S العبد BMU 3A التوازن النشط ± 5mV الدقة CAN 2.0B

Name: الجهد العالي 52S العبد BMU 3A التوازن النشط ± 5mV الدقة CAN 2.0B
Brand: Hunan GCE Technology Co.,Ltd
SKU: BMU02F4-N50S32T-3A
Price: 100000000 USD
Availability: InStock

تفاصيل المنتج

مكان المنشأ: الصين

اسم العلامة التجارية: GCE

إصدار الشهادات: CE

رقم الموديل: BMU02F4-N50S32T-3A

شروط الدفع والشحن

الحد الأدنى لكمية: 10 وحدات

الأسعار: Consult with cara@hngce.com

تفاصيل التغليف: تغليف رغوة صندوق من الورق المقوى

وقت التسليم: 25 أيام العمل

شروط الدفع: خطاب الاعتماد، تي/تي

القدرة على العرض: 1000 وحدة شهريا

احصل على افضل سعر

الدردشة الآن

تفاصيل المنتج

وصف المنتج

إبراز:
                                                                                                                                                                                                                                                                                    الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز, وحدة التشغيل العصبي عالية الجهد بدقة ± 5mV, نظام HV BMS مع بروتوكول CAN 2.0B


اسم المنتج:	نظام إدارة البطارية BMS	مادة:	معدن
لون:	أبيض	تواصل:	يستطيع
أرقام الخلايا:	52س	أوديإم/تصنيع المعدات الأصلية:	يدعم
ضمان:	1 سنة	مناسبة للبطارية:	LFP / NMC / LTO
مقاس:	37813736 مللي متر	درجة جهد التشغيل:	<1000VDC

اسم المنتج:	نظام إدارة البطارية BMS
مادة:	معدن
لون:	أبيض
تواصل:	يستطيع
أرقام الخلايا:	52س
أوديإم/تصنيع المعدات الأصلية:	يدعم
ضمان:	1 سنة
مناسبة للبطارية:	LFP / NMC / LTO
مقاس:	37813736 مللي متر
درجة جهد التشغيل:	<1000VDC

الجهد العالي 52S العبد BMU 3A التوازن النشط ± 5mV الدقة CAN 2.0B

التوازن النشط 3A دقة ± 5mV CAN 2.0B

الخصائص الرئيسية

دعم بطارية 52S - شاشات تصل إلى خلية سلسلة 52 مع 32 جهاز استشعار درجة الحرارة
3A التوازن النشط - التوازن النشط الفعال لتمديد عمر البطارية وأدائها
مراقبة عالية الدقة - دقة الجهد ± 5mV ودقة درجة الحرارة ± 2 °C

1000VDC الجهد التشغيلي - مناسب لنظم تخزين الطاقة عالية الجهد
الهندسة المعمارية الموزعة الوحيدة - الاتصال السلس مع RBMS / SBMS عبر CAN 2.0B
التصميم القوي - تصنيف العزل 2800VDC ، -20 °C ~ 60 °C نطاق التشغيل
التكامل السهل - الشكل المدمج 377.4 × 137 × 36 مم مع ملحقات الحزام المدرجة

لمحة عامة عن المنتج

سلسلة GCE BMU02F4-N هي وحدة إدارة بطارية عالية الجهد مصممة لأنظمة تخزين الطاقة على نطاق واسع،مع دعم ما يصل إلى 52 خلية متصلة بالسلسلة مع مراقبة شاملة للجهد والحرارةكعنصر أساسي في بنية إدارة البطارية الموزعة، يوفر هذا الجهاز مراقبة دقيقة للخلايا،والاتصالات CAN الموثوقة للاندماج السلس مع أنظمة إدارة الرفوف والكومة.

مراقبة الدقة والتوازن النشط

مجهزة بشرائط AFE المتقدمة (Analog Front End) ، يحقق BMU02F4-N دقة قياس الجهد ± 5mV ودقة درجة الحرارة ± 2 درجة مئوية عبر نطاق الكشف من -30 درجة مئوية إلى 100 درجة مئوية.وظيفة الموازنة النشطة 3A المتكاملة تضمن جميع الخلايا الحفاظ على حالة متسقة من الشحن، مما يحسن بشكل ملحوظ من طول عمر الحزم وكفاءة النظام بشكل عام.مما يجعلها أكثر كفاءة بكثير من طرق التوازن السلبية.

الامتثال للجهد العالي والسلامة

تم تصميم BMU لتطبيقات متطلبة ، ويدعم الجهد التشغيلي حتى 1000VDC ويتميز بتعزيل 2800VDC (60s عند 2mA) ، مما يضمن التشغيل الآمن في بيئات الجهد العالي.الوحدة تتوافق مع معايير السلامة الصناعية، وجميع إجراءات التثبيت والصيانة مصممة مع مراعاة سلامة المشغل.

التكوين المرن والقدرة على التوسع

الـ BMU02F4-N متوفر في تكوينات متعددة:

النماذج القياسية: 50S / 32T و 52S / 32T (خلايا سلسلة / أجهزة استشعار درجة الحرارة)
خيارات مخصصة: تكوينات غير قياسية من 40S إلى 48S متوفرة عند الطلب

تتكامل كل وحدة إدارة الأجهزة بشكل سلس مع:

RBMS (نظام إدارة بطارية الرف) - الإدارة على مستوى مجلس الوزراء
SBMS (نظام إدارة البطارية) - التنسيق على مستوى النظام
الاتصال بـ CAN 2.0B بسرعة 250kbps لتبادل البيانات الموثوق به

التصميم المدمج والتركيب السهل

مع أبعاد 377.4 × 137 × 36 ملم (W × H × D) ، يوفر BMU حلًا فعالًا في المساحة يمكن دمجه داخل وحدات البطارية أو تركيبها خارجيًا. تتضمن الوحدة:

4 × 32 دبوسًا من الحزام (الطول القياسي 900 مم)
1 × حزام الاتصال (الطول القياسي 300 مم)
اتصالات الطرف الموحدة (سلسلة A-M2200) للأسلاك المبسطة

تحمل بيئي قوي

تم بناء جهاز BMU لظروف العالم الحقيقي، ويعمل بشكل موثوق في:

المعلم	نطاق العمل	نطاق التخزين
الحرارة	-20°C إلى 60°C	-20°C إلى 55°C
الرطوبة	5٪ إلى 75٪ RH	≤ 75% RH
الارتفاع	ما يصل إلى 2000 متر (التركيب الداخلي فقط)
العزلة	مقاومة الجهد 2800VDC/60s/2mA

دليل الأسلاك والاتصالات

يستخدم BMU أربع وحدات اكتساب AFE موزعة على جميع الاتصالات J2 ~ J5:

المرفق	الخلايا	وحدة AFE
J2	الخلايا 1-13	AFE #1
J3	الخلايا 14 - 26	AFE #2
J4	الخلايا 27-39	AFE #3
J5	الخلايا 40-52	AFE # 4

قاعدة الأسلاك الحرجة: يجب أن يستخدم سلك أخذ عينات الجهد في البطارية وسلك إمدادات الطاقة في شريحة AFE أحزمة منفصلة ومستقلة - لا يمكن أن يتشاركوا نفس الموصل.كل رقاقة AFE تتطلب حزام إمدادات الطاقة الخاص بها مخصصة.

تعليمات أمان مهمة

دائما ربط الأسلاك الجانب البطارية أولا قبل الاتصال إلى BMU - أبدا ربط BMU قبل تأمين اكتساب الجهد والحساب الحرارة الاتصالات إلى البطارية
استخدام أدوات معزولة أثناء التثبيت وتشغيل وصيانة
ارتداء الأدوات الشخصية المناسبة: قفازات مطاطية معزولة، واقية للعين، وحذاء مطاطي معزول
إذا سقطت بقايا معدنية في البطارية أثناء العمل ، فاخرجها على الفور بأدوات معزولة - لا تترك أي مادة غريبة داخل
اتبع مخططات الأسلاك بدقة لمنع تلف لوحة الدوائر
تجنب الاستخدام لفترة طويلة في بيئات ذات: درجة حرارة / رطوبة مفرطة ، اهتزازات قوية ، أشعة الشمس المباشرة ، الغبار ، المواد المآكلة أو المواد القابلة للاشتعال

التطبيقات

أنظمة تخزين الطاقة على نطاق المرافق
خزانات البطاريات التجارية والصناعية
أكوام البطاريات عالية الجهد (الكيمياء LFP/NMC)
دمج الطاقة المتجددة (التخزين الشمسي / الرياح)
أنظمة الشبكات الصغيرة ونظم الحلاقة الذروة

الدعم التقني

للحصول على أحدث المواصفات، ملفات CAD ثلاثية الأبعاد، أو استفسارات التكوين المخصص، يرجى الاتصال بالدعم الفني GCE:

آسيا:www.gcebms.com
أوروبا:www.highvoltagebms.com
أفريقيا:www.battery-bms.com
أمريكا:www.hvbms.com
