نظام إدارة البطارية عالي الجهد BMS GCE 128S409.6V 50A HV BMS Master Slave BMS لـ LiFePO4 ESS UPS Substation Switchgear

Name: نظام إدارة البطارية عالي الجهد BMS GCE 128S409.6V 50A HV BMS Master Slave BMS لـ LiFePO4 ESS UPS Substation Switchgear
Brand: Hunan GCE Technology Co.,Ltd
SKU: RBMS-S23-50A-409.6V
Price: 100000000 USD
Availability: InStock

تفاصيل المنتج

مكان المنشأ: الصين

اسم العلامة التجارية: GCE

إصدار الشهادات: CE/ROHS/MSDS

رقم الموديل: RBMS-S23-50A-409.6V

شروط الدفع والشحن

الحد الأدنى لكمية: 2 مجموعة

الأسعار: negotiable with bruceliu@hngce.com

تفاصيل التغليف: كرتون مموج ، حزم ، منصات نقالة ، صندوق خشبي

وقت التسليم: 15-25 يوما

شروط الدفع: فوب/سيف/إكسو/DDP

القدرة على العرض: 1000pcs / شهر

احصل على افضل سعر

الدردشة الآن

تفاصيل المنتج

وصف المنتج

إبراز:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                    نظام BMS عالي الجهد لـ LiFePO4, نظام إدارة البطارية 128S409.6V, BMS العبد الرئيسي لـ ESS


دقة أخذ العينات الحالية:	1٪ FSR	العزل يتحمل الجهد:	2800VDC ＜ 1mA 1 دقيقة
مستوى الحماية:	IP20	التحكم الحالي في الحلقة المتوازية:	يدعم
إدارة شحن وتفريغ البطارية:	يدعم	إعداد معلمة حماية النظام:	يدعم
استهلاك الطاقة:	≥15 واط	ضمان:	3 سنوات
الجهد المقنن:	128S409.6V	التصنيف الحالي:	50 أ
مادة:	معدن	طلب:	حلول تخزين الطاقة الصناعية والسكنية ووحدات UPS والطاقة الشمسية.
لون:	أسود	تواصل:	يمكن، RS485، لان
طريقة التثبيت:	مناسب لتركيب الرف القياسي مقاس 19 بوصة	نوع البطارية:	LFP ، NMC ، LTO
وزن:	10 كجم	موازنة:	200 مللي أمبير سلبي أو 3 أمبير نشط

دقة أخذ العينات الحالية:	1٪ FSR
العزل يتحمل الجهد:	2800VDC ＜ 1mA 1 دقيقة
مستوى الحماية:	IP20
التحكم الحالي في الحلقة المتوازية:	يدعم
إدارة شحن وتفريغ البطارية:	يدعم
إعداد معلمة حماية النظام:	يدعم
استهلاك الطاقة:	≥15 واط
ضمان:	3 سنوات
الجهد المقنن:	128S409.6V
التصنيف الحالي:	50 أ
مادة:	معدن
طلب:	حلول تخزين الطاقة الصناعية والسكنية ووحدات UPS والطاقة الشمسية.
لون:	أسود
تواصل:	يمكن، RS485، لان
طريقة التثبيت:	مناسب لتركيب الرف القياسي مقاس 19 بوصة
نوع البطارية:	LFP ، NMC ، LTO
وزن:	10 كجم
موازنة:	200 مللي أمبير سلبي أو 3 أمبير نشط

نظام إدارة البطارية عالي الجهد BMS GCE 128S409.6V 50A HV BMS Master Slave BMS لـ LiFePO4 ESS UPS Substation Switchgear

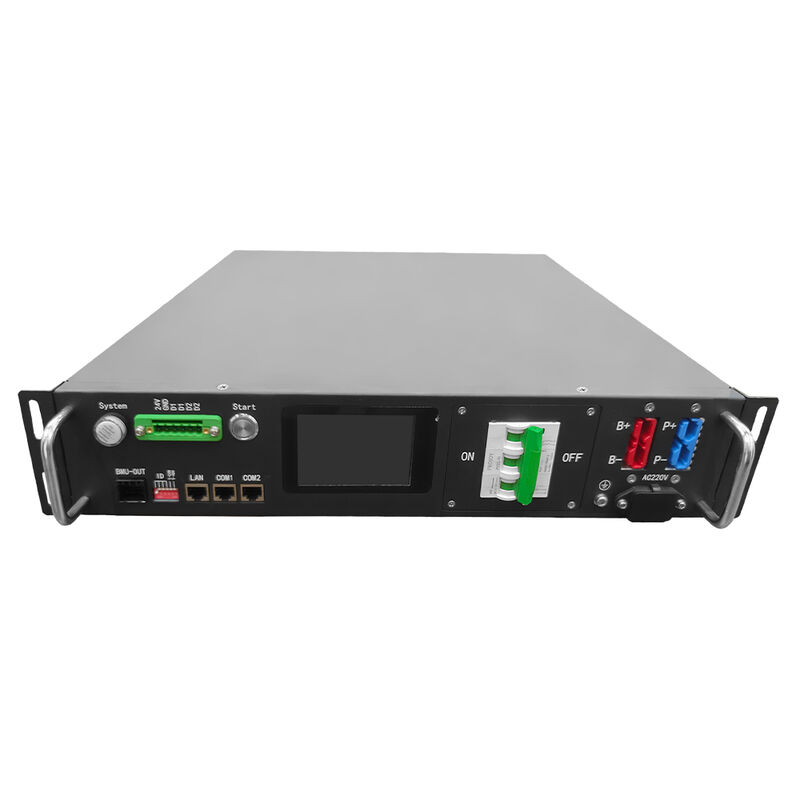

نظام إدارة البطارية الرئيسي GCE 2U HV RBMS

نظام إدارة البطارية عالي الجهد BMS GCE 128S409.6V 50A HV BMS رئيسي تابع BMS لبطاريات LiFePO4 ESS UPS محطات فرعية مفاتيح

نظرة عامة على المنتج

يعمل نظام GCE 2U Rack-Mounted HV RBMS كوحدة تحكم رئيسية للبطارية مصممة خصيصًا لتخزين الطاقة الليثيوم عالي الجهد على نطاق واسع ومعدات UPS. مبني على بنية موزعة، معيارية، ثلاثية المستويات BMU+RBMS+SBMS، يدعم نظام الرف BMS هذا أنظمة التيار المستمر حتى 500 فولت مع أوضاع نشر مرنة لمطابقة مستويات سعة المشروع من التخزين المنزلي الصغير إلى محطات الطاقة المعبأة بسعة ميجاوات.

بنية مستقلة مزدوجة الطبقات (BMU + RBMS): مثالية لخزانات تخزين الطاقة التجارية والسكنية الصغيرة من 10 كيلوواط ساعة إلى 100 كيلوواط ساعة
بنية متوازية متعددة المجموعات ثلاثية الطبقات (BMU+RBMS+SBMS): مناسبة للمشاريع المتوسطة إلى الكبيرة من 50 كيلوواط ساعة إلى 2 ميجاوات ساعة، وتدعم الاتصال المتوازي لما يصل إلى 15 وحدة RBMS
نظام محطة طاقة رباعي الطبقات: يتوسع بسلاسة لمشاريع تخزين الطاقة لمحطات الطاقة الكهروضوئية الكبيرة من 2 ميجاوات ساعة إلى 1000 ميجاوات ساعة

المزايا التنافسية الأساسية

تصميم معياري قابل للتوسيع وموزع، توافق واسع مع السلاسل

هيكل رف قياسي 2U مقاس 19 بوصة مع أسلاك من الأمام إلى الخارج لسهولة تركيب الخزانة والتشغيل والصيانة. يدعم التجميع المعياري توسيع سعة تخزين الطاقة بمرونة، ومتوافق مع خلايا الليثيوم LiFePO4 و NMC و LTO، ويراقب ما يصل إلى 160 خلية على التوالي.

حماية سلامة متعددة المستويات وشاملة وأخذ عينات دقيق

منطق حماية كامل للبطارية بما في ذلك الحماية من الشحن الزائد، والتفريغ الزائد، ودرجة الحرارة الزائدة، والتيار الزائد، وقصر الدائرة (حماية من قصر الدائرة 6KA في غضون 20 مللي ثانية). تصل دقة أخذ عينات التيار إلى 1%FSR، مع جهد تحمل عزل 2800VDC للقضاء على مخاطر تسرب الجهد العالي.

اتصالات غنية متعددة القنوات وتوافق مع محولات العلامات التجارية المختلفة

منافذ CAN و RS485 و Ethernet LAN و IO ذات التلامس الجاف القياسية. يدعم بروتوكول الاتصال الخاص بالمصنع وتكييف البروتوكول القابل للتخصيص لعلامات تجارية المحولات الرئيسية بما في ذلك Deye و Growatt و Goodwe و Sungrow و ATESS و Megarevo و Pylontech.

شاشة HMI مدمجة مقاس 3.5 بوصة وتخزين ضخم للبيانات التاريخية

شاشة لمس مدمجة مقاس 3.5 بوصة تعرض الجهد والتيار ودرجة الحرارة وتنبيهات أعطال النظام في الوقت الفعلي. تسجل الذاكرة الداخلية ذات السعة الكبيرة ما يصل إلى 5000 سجل أحداث للنظام مع فتحة بطاقة SD اختيارية للنسخ الاحتياطي للبيانات على المدى الطويل.

قابلية تكيف بيئية واسعة وشهادة سلامة معتمدة

يعمل بثبات في درجات حرارة تشغيل تتراوح بين -20 درجة مئوية ~ 60 درجة مئوية ورطوبة تتراوح بين 5% - 75% RH. اجتاز شهادة CE المتوافقة مع معايير IEC62477-1 EMC مع درجة حماية IP20 للتركيب الداخلي في رف الخزانة.

معلمات فنية كاملة

عنصر الأداء الأساسي	المؤشر الفني
التيار المستمر المقنن	50 أمبير
درجة جهد نظام الجهد العالي المدعومة	350 فولت (120-350 فولت تيار مستمر) / 500 فولت (260-500 فولت تيار مستمر)
استهلاك الطاقة الثابت	≤15 واط
دقة أخذ عينات التيار	±1%FSR
جهد تحمل العزل	2800 فولت تيار مستمر، تيار تسرب <1 مللي أمبير في غضون دقيقة واحدة
البعد الكلي	482 (عرض) * 89 (ارتفاع) * 500 (عمق) مم، رف قياسي 2U مقاس 19 بوصة
الوزن الصافي	~10 كجم
درجة الحماية	IP20

واجهات الاتصال	وصف الوظيفة
منفذ CAN	اتصال البيانات بوحدات التابع BMU ذات الطبقة السفلية
RS485 / CAN	الربط مع UPS والمحولات ومضيف مكدس SBMS
Ethernet LAN	اتصال سلكي ببرنامج مراقبة الكمبيوتر
مخرجات تلامس جاف مزدوجة	محجوزة لربط إشارة الإنذار الخارجية

وظائف مدمجة قياسية

إدارة شحن/تفريغ البطارية، مراقبة درجة حرارة الخلية، ترقية البرامج الثابتة IAP عن بعد، عتبات معلمات الحماية القابلة للتحرير، قطع الدائرة القصيرة، الشحن المسبق، توازن تيار الحلقة المتوازية، تسجيل سجل الأحداث، بدء التشغيل البارد للتيار المستمر.

وظائف مخصصة اختيارية

وضع فردي/متوازي معد مسبقًا في المصنع؛ شاشة لمس مدمجة مقاس 3.5 بوصة؛ ترقية اختيارية لوظيفة اكتشاف العزل.

سيناريوهات تطبيق واسعة

تخزين الطاقة المتصل بالشبكة لمحطات الطاقة الكهروضوئية على نطاق واسع
أنظمة إمداد الطاقة خارج الشبكة في الجزر النائية
خزانات تخزين الطاقة لتقليل الذروة التجارية والصناعية
أنظمة تخزين الطاقة الشمسية على الأسطح المنزلية
مشاريع إمداد الطاقة المستقلة للشبكات الصغيرة
إمداد الطاقة غير المنقطع UPS الصناعي
أنظمة إمداد الطاقة الصناعية 220 فولت تيار مستمر

حزمة قياسية وتوصيل عالمي

تتضمن كل مجموعة كاملة من GCE 2U HV RBMS: 1 × مضيف RBMS رئيسي 2U، أطراف طاقة GPS50AFP متطابقة، مقاوم إنهاء CAN بقيمة 120 أوم، طرف تلامس جاف 6 سنون، مقبس سلك AC 250 فولت 10 أمبير، مجموعة كاملة من أسلاك التوصيل ودليل المستخدم الرسمي.

جميع المنتجات معبأة في كراتين مقاومة للصدمات والرطوبة. وقت الإنتاج القياسي هو 15-20 يوم عمل، اعتمادًا على كمية الطلب. نحن ندعم الشحن البحري العالمي والشحن الجوي والشحن السريع المعجل.

أسئلة متكررة

س 1: هل أنتم مصنع أصلي أم شركة تجارية؟

ج: نحن مصنع BMS محترف يتمتع بخبرة تزيد عن 10 سنوات في البحث والتطوير والإنتاج. نرحب بزيارات المصنع وفحص خطوط الإنتاج بحرارة.

س 2: هل يمكنني الحصول على وحدات عينة لاختبار الأداء؟

ج: نعم، يتم دعم طلبات العينات للتحقق من الجودة والتجربة السوقية قبل الشراء بالجملة.

س 3: ما هي كيمياء خلايا الليثيوم المتوافقة مع هذا HV RBMS؟

ج: متوافق تمامًا مع وحدات بطاريات الليثيوم LiFePO4 و NCM ثلاثية و LTO.

س 4: ما هي سياسة الضمان الخاصة بكم؟

ج: ضمان رسمي لمدة 3 سنوات لوحدة RBMS الرئيسية، وضمان لمدة سنة واحدة لألواح التابع BMU ومكونات PCB.

س 5: هل تقبلون تطوير OEM و ODM المخصص؟

ج: تتوفر خدمة مخصصة، بما في ذلك تعديل البروتوكول وتكييف الواجهة وتخصيص الوظائف لتلبية متطلبات المشاريع الفريدة.

س 6: كيف يتحكم مصنعكم في جودة المنتج؟

ج: فحص صارم لمراقبة الجودة لكامل العملية بدءًا من اختبار المواد الخام الواردة، وتجميع SMT، وصولًا إلى اختبار شيخوخة المنتج النهائي. تخضع كل وحدة لاختبار وظيفي كامل قبل التعبئة والشحن.

س 7: ما هو نطاق الجهد الذي يمكن أن تغطيه GCE HV BMS؟

ج: تدعم سلسلة BMS عالية الجهد لدينا جهد النظام من 96 فولت حتى 864 فولت، مع خيارات تيار متعددة: 50 أمبير، 125 أمبير، 160 أمبير، 250 أمبير، 400 أمبير، 500 أمبير لمتطلبات سعة تخزين الطاقة المختلفة.
