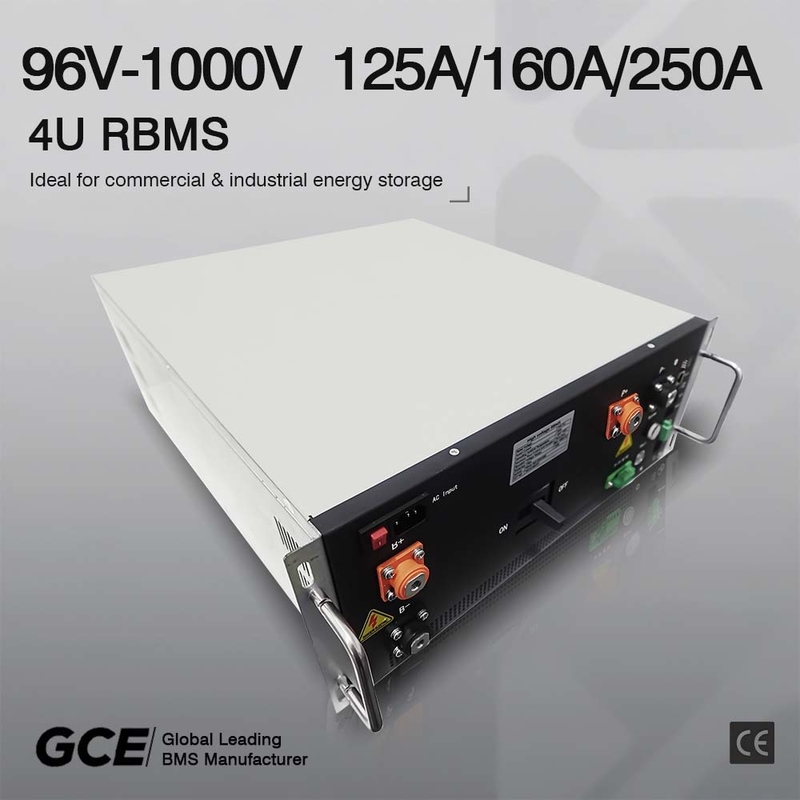

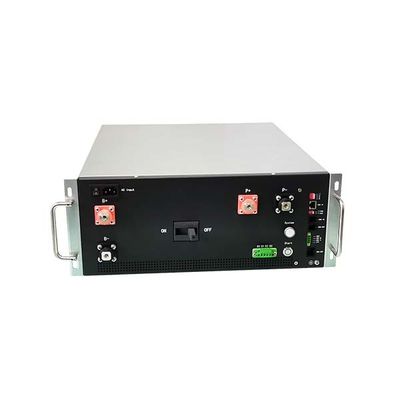

Lifepo4 BMS 240S 768V 160A BMS لـ UPS ESS الشمسية خارج الشبكة BESS Sistema De Gestion De Bateria
تكوين 768V160A HV BMS:
مجموعة كاملة من حلول HV 240S768V 160A BMS تتضمن:
1 مجموعة ماستر BMS ، موديل #: RBMS07-S20-160A768V
16sets 15S Slave BMU Model #: BMU07-15S8T48F
16 مجموعات 15S الأسلاك تسخير
يشمل تسخير الأسلاك:
سلك اكتساب الجهد ودرجة الحرارة ،
سلك الاتصال الخارجي BMU مع منفذ Shenji ،
سلك الطاقة للمروحة.
![]() |
![]() |
![]() |
![]() |
مُكَمِّلات:
![]() |
![]() |
![]() |
12S-24S BMU (تابع) يحتوي 12S-24S BMU على 8 قطع من مستشعرات درجة الحرارة ، جهد المروحة 48 فولت (17S-24S 12 فولت) ، نطاق الكشف عن الجهد 0-5 فولت ، مصدر طاقة 12 فولت ، استهلاك أقل 20 مللي أمبير ، اتصال CAN2.0 B
|
تسخير الأسلاك-سلك اكتساب الإشارة18 P + 20P سلك ، الطول القياسي 600mm ، 900mm ، 1200mm سلك مستشعر درجة الحرارة: الطول القياسي: 600mm ، 900mm ، 1200mm
سلك طاقة المروحة: 600 مم
|
تسخير الأسلاك- سلك الاتصاليتم توصيل سلك الاتصال من BMS الرئيسي إلى كل وحدة BMU مع اتصال متسلسل ، والمنفذ الأخير هو للمقاومة الطرفية
|
تخصيص:
اسم المنتج | BMS (نظام إدارة البطارية) |
نموذج رقم. | RBMS07-S20-160A768V |
طريقة الحماية | MCCB + المقاولين |
النطاق الحالي المقدر | -250 أمبير ~ 250 أمبير (بحد أقصى 500 أمبير) |
مجال الجهد الكهربائي | 96 فولت - 1000 فولت |
دقة أخذ العينات الحالية | 1.0٪ FSR |
واجهة اتصال مع أجهزة الكمبيوتر | يمكن RS485 / |
واجهة اتصال مع BMU | يستطيع |
واجهة اتصال مع SBMS | يمكن RS485 / |
التواصل مع برنامج المراقبة / EMS | إيثرنت |
دعم ترقية IAP | نعم |
دعم عرض HMI والمعلمة | لا (مكون إضافي اختياري) |
كشف العزل | نعم (اختياري) |
وحدة طاقة عالية الجهد | دعم بدء DC (اختياري) |
إخراج الاتصال الجاف (مفتوح عادة) | رقم |
الكمية القصوى من BMUs | 20 |
قوة | 24VDC (18 ~ 28 فولت) |
استهلاك الطاقة | ≤20 واط |
الحجم (W * H * D) ملم | 4U (440 * 178 * 600) |
مخرج | أمامي |
مركز الحنفية | الدعم (اختياري) |
الوزن الصافي | 28 كلغ |
هيكل مخطط BMS من GCE HV ذو 3 مستويات:
التطبيقات:
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
أسئلة وأجوبة:
معلومات التواصل:
