تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: GCE
إصدار الشهادات: CE UL TUV
رقم الموديل: RBMS07-D20-160A716.8V
شروط الدفع والشحن
الحد الأدنى لكمية: 2
الأسعار: pls contact bruceliu@hngce.com
تفاصيل التغليف: كيس فقاعة ، رغوة ، كرتون
وقت التسليم: 20 يوم عمل
شروط الدفع: تي / تي، خطاب الاعتماد
القدرة على العرض: 1000sets / شهر
التطبيق: |
UPS BESS الشمسية خارج الشبكة حاوية ESS ESS |
الضمان: |
3 سنوات |
الجهد: |
716.8 فولت |
حاضِر: |
160 أ |
رقم سلسلة الحزمة: |
224S |
نوع الخلية المطبق: |
Lifepo4 MNC LTO |

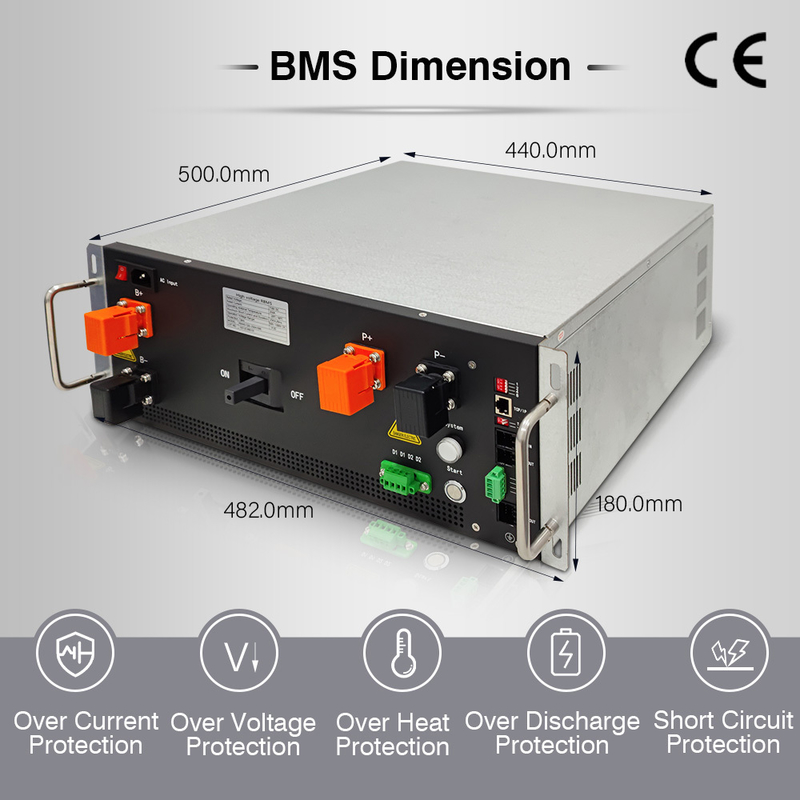

البعد: |
440 مم * 178 مم * 500 مم |
الهيكل: |
هيكل Slave Master Stack ذو 3 مستويات |
اتصال جاف: |
اختياري، بحد أقصى طريقين لقناة الإخراج |
الوزن: |
28 كلغ |
التطبيق: |
UPS BESS الشمسية خارج الشبكة حاوية ESS ESS |
الضمان: |
3 سنوات |
الجهد: |
716.8 فولت |
حاضِر: |
160 أ |
رقم سلسلة الحزمة: |
224S |
نوع الخلية المطبق: |
Lifepo4 MNC LTO |
البعد: |
440 مم * 178 مم * 500 مم |
الهيكل: |
هيكل Slave Master Stack ذو 3 مستويات |
اتصال جاف: |
اختياري، بحد أقصى طريقين لقناة الإخراج |
الوزن: |
28 كلغ |
224S 716.8V 160A الجهد العالي Smart BMS Lifepo4 BMS 16S BMU في سلسلة نظام إدارة البطارية تخزين الطاقة UPS
716.8V160A HV BMS تكوين:
تتضمن حلول HV 224S716.8V 160A BMS:
مجموعة واحدة من أجهزة BMS الرئيسية، النموذج #: RBMS07-D20-160A716.8V
14مجموعة 16S عبيد BMU نموذج #: BMU08-16S8T12F
14 مجموعات 16S سلك الحزام
تتضمن الحزام السلكي:
سلك استحواذ الجهد والحرارة،
سلك الاتصالات الخارجي مع ميناء شينجي
سلك الطاقة للمروحة
GCE HV Master BMS والملحقات:
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
12S-24S BMU ((Slave)) 12S-24S BMU لديه 8pcs من أجهزة استشعار درجة الحرارة، مشجع الجهد 48V ((17S-24S 12V) ، مجموعة الكشف عن الجهد 0-5V، 12V إمدادات الطاقة، الاستهلاك أقل 20mA، CAN2.0 B الاتصال
|
السلك السلكيسلك اكتساب الإشارة18 P + 20P سلك، الطول القياسي 600mm،900mm، 1200mm سلك مستشعر درجة الحرارة: الطول القياسي: 600mm،900mm، 1200mm
سلك طاقة المروحة: 600 ملم
|
السلك السلكي سلك الاتصالسلك الاتصال هو الاتصال من BMS الرئيسية إلى كل BMU مع اتصال التسلسل، والميناء الأخير هو لمقاومة الطرف
|
خصائص المنتج HV BMS:
※ نظام إدارة البطارية المتقدم --- نظام إدارة البطارية المتكامل للغاية يمكن أن يدرك مراقبة سلسة.
※ التحقق الذاتي المثالي ووظيفة التحقق من حالة التشغيل ، مع شاشة عرض HMI ، معلومات تشغيل النظام واضحة في لمحة.
※ استراتيجيات كاملة وموثوقة للسيطرة على النظام والحماية ، وضمان شامل لسلامة البطارية ومرافقة لتمديد عمر حزم البطارية.
※ التصميم الوحدوي ، قابلة للتكوين والتمديد --- يمكن الجمع بين وحدات تخزين الطاقة المتعددة وتوسيعها بمرونة في نظام تخزين أكبر للطاقة.
المعلمات التقنية لـ HV BMS:
RBMS ((BMS الرئيسية) | 4U-125A/160A/250A |
طريقة الحماية | MCCB+Contactor |
مقيّمالمدى الحاليe | - 250A ~ 250A |
نطاق الجهد | 384 فولت إلى 1000 فولت |
دقة أخذ العينات الحالية | 1.0٪ FSR |
واجهة الاتصال مع PCS | رسالة الرسائل الرسومية 485/كان |
واجهة الاتصال مع BMU | يمكن |
واجهة الاتصال مع GBMS | رسالة الرسائل الرسومية 485/كان |
التواصل مع برامج المراقبة/ EMS | الايثرنت |
دعم ترقية IAP | نعم.. |
دعم العرض HMI وإعدادات المعلمات | لا ((اختياريإشراك) |
الكشف عن العزل | نعم ((اختياري) |
وحدة طاقة عالية الجهد | دعم بدء التيار المستمر (اختياري) |
مخرج الاتصال الجاف (مفتوح عادة) | لا شيء |
الحد الأقصى لعدد وحدات التركيب البدني | 18 |
القوة | 24VDC ((18 ~ 28V) |
استهلاك الطاقة | ≤25 واط |
الحجم (W*H*D) | 4U ((440*178*500) |
الاتصال خارج الطريق | الخلف والجبهة |
مركز النقر | الدعم ((اختياري) |
الوزن الصافي | 23 كجم |
هيكل مخطط BMS من المستوى الثالث GCE HV:
تطبيقات HV BMS:
![]() |
![]() |
![]() |
![]() |
أسئلة شائعة عن GCE HV BMS:
